IV曲线测试（电流-电压特性曲线测试）是一种用于评估电子元件（如二极管、晶体管、太阳能电池等）电气特性的基本方法。其原理是通过测量元件在不同电压下的电流响应，绘制出电流（I）与电压（V）之间的关系曲线，从而分析元件的性能和工作状态。
IV曲线测试的基本原理：
施加电压：在测试过程中，通过外部电源或测试设备向被测元件施加一系列不同的电压值（从负电压到正电压，或根据测试需求调整范围）。
测量电流：在每一个电压点下，测量通过元件的电流值。电流的大小取决于元件的电气特性（如电阻、二极管的正向导通特性等）。
绘制曲线：将测得的电压和电流值绘制成曲线，横轴为电压（V），纵轴为电流（I）。这条曲线称为IV曲线。
分析特性：根据曲线的形状和特征，可以分析元件的工作状态、性能参数（如导通电压、饱和电流、反向击穿电压等）以及是否存在缺陷。
常见元件的IV曲线特征：
二极管：正向电压下，电流随电压增加而迅速上升；反向电压下，电流很小，直到达到击穿电压。
三极管：设计电路中常常会关注的参数有电流放大系数β、极间反向电流ICBO、ICEO、集电极z大允许电流ICM、反向击穿电压VEBO、VCBO、VCEO以及三极管的输入输出特性曲线等参数。
太阳能电池：在光照条件下，IV曲线会显示出短路电流（Isc）和开路电压（Voc），并可以通过曲线计算z大功率点（MPP）。
电阻：IV曲线是一条直线，斜率表示电阻值。
普赛斯源表部分测试曲线图
测试设备：
IV曲线测试通常使用以下设备：

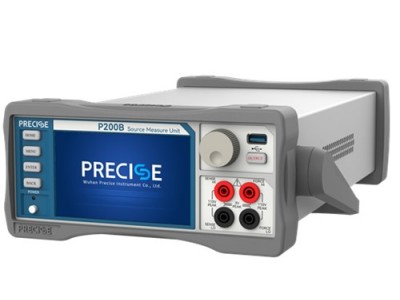

源测量单元（SMU）：又名数字源表，可以同时施加电压和测量电流。
万用表：用于简单的电压和电流测量。
专用测试仪：半导体特性曲线示踪仪等
其中普赛斯数字源表集合电压源、电流源、电压表、电流表、电子负载的功能于一身，摒弃了多台仪器连接耗时、占用空间大、操作不方便等弊端。普赛斯仪表作为国内蕞早生产数字源表的厂家，自主研发生产的数字源表性价比高、操作方便，厂家服务更及时，可广泛用于分立半导体器件、能量与效率特性测试、传感器特性测试、有机材料、纳米材料等测量。支持四象限工作，可作为源或负载，半导体器件特性分析仪测试参数认准普赛斯仪表咨询
