QY-1.7U抓斗式液压矿车清车机结构简单 操作方便

QY-1.7U抓斗式液压矿车清车机

QY-1.7U抓斗式液压矿车清车机用途

QY-1.7U抓斗式液压矿车清车机是为U型矿车清理粘底而设计的专用设备。矿车在转运煤炭，矸石等的过程中，会逐渐在矿车的车底上沉积较厚的泥垢，也就是煤矿常见的“厚车底”现象，有时候泥垢的厚度甚至达到了矿车装载量的四分之一以上，严重影响了煤矿的装载量以及运煤速度。本机具有结构简单、安全可靠、操作方便、工作无冲击等特点，是提高清车效率，减轻工人劳动强度，实现矿车机械化清理粘底的一种高效专用设备。Kuangan002

QY-1.7U抓斗式液压矿车清车机参数

电动机型号Y160M-4

液压系统压力16MPa

流量25ml/r

功率11KW

电压380V

工作机构横向移动1300mm

垂直移动1150mm

外形尺寸3180×1800×2790mm

QY-1.7U抓斗式液压矿车清车机结构特征

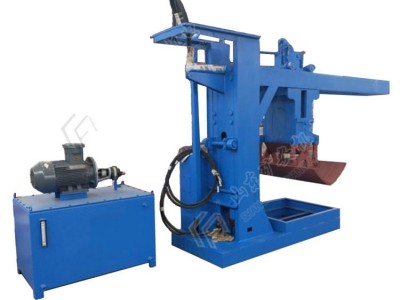

该机主要由基座、立柱、滑柱、横梁、工作机构、液压系统及电器等部分组成（见附图一）。

基座：固定在混凝土基础上，其上连接立柱和钢轨。

主柱：固定在基座上。

滑柱：通过升降油缸、滑块、滚轮、滑柱连接在立柱内侧，通过升降油缸活塞杆伸缩，推动滑柱在立柱内侧上下滑动。

横梁：固定在滑柱上。

工作机构：安放在横梁上。工作机构和横梁跑车通过推移油缸连接，使工作机构随推移油缸活塞杆的伸缩而横向移动。工作机构内安装挖掘油缸，用于开闭铲板。

液压系统：它是该设备工作的动力源，主要由泵站、油缸、管路及控制元件等部分组成。
