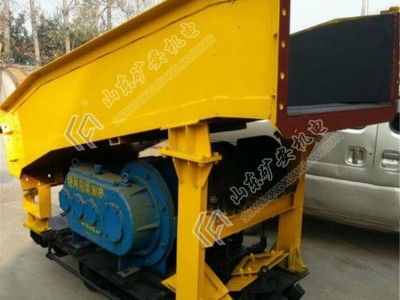

P.PD系列耙斗装岩机
P.PD系列耙斗装岩机介绍
耙斗装岩机用在岩巷掘进中，配以1.1米³矿车或箕斗进行装载作业，适于净高P-15BⅡ、P-30B大于2米，P-60B大于2.4米，P-90B大于2.8米，净断面P-15BⅡ 4.5米²、P-30B 6米²、P-60B、 P-90B 9米²以上的巷道，具有装岩效率高、结构简单、可靠性好、应用范围广等特点,不但可以应用平巷,而且可以在30度以下的斜巷使用，是提高掘进速度，实现掘进机械化的一种重主要设备。Kuangan002
P.PD系列耙斗装岩机参数
|
绞车型号 |
P-15B |
P-30B |
P-60B |
P-90B |
|
电机型号 |
YBB11-4 |
YBB17-4 |
YBB30-4 |
YBB45-4 |
|
电动机功率KW |
11 |
17 |
30 |
45 |
|
主绳牵引力KN |
7.2-10.4 |
13.5-19.5 |
23.3-32.7 |
32-50 |
|
钢绳直径mm |
12.5 |
15.5 |
15.5 |
17 |
|
主绳牵引速度mm |
1.05-1.52 |
0.85-1.7 |
1.06-2.07 |
|
|
容绳量m |
56 |
85-75 |
80-70 |
75-60 |
|
转速m/s： |
1450 |
1450 |
1450 |
1450 |
|
电压v |
380/660 |
380/660 |
380/660 |
380/660 |
|
净断面积M2 |
>4.5 |
>6 |
>9 |
>16 |
|
净高M |
>2 |
>2.2 |
>2.5 |
>2.8 |
|
绞车类型： |
三行星齿轮双滚筒绞车 |
|
|
|
|
总重量kg： |
2500 |
4500 |
7200 |
8800 |
|
耙斗容积M3： |
0.15 |
0.30 |
0.60 |
0.90 |
|
技术生产率： |
14-25 |
35-50 |
70-100 |
95-140 |
|
铁轨轨距mm： |
600/900 |
600/900 |
600/900 |
600/900 |
