高电流脉冲电流源单台300A程控输出

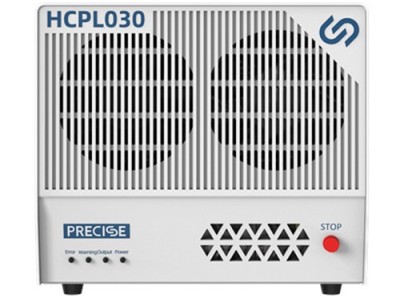

普赛斯HCPL030系列高电流脉冲电源为脉冲恒流源，产品具有输出脉冲边沿陡（10μs）、测试效率高（40ms，外部控制继电器）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。单台输出电流300A，支持至少六台以上多设备并联测量。设备主要针对晶圆测试，可用于300A以下肖特基二极管、整流桥堆、 IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。详询一八一四零六六三四七六

产品特点

50μs-1ms的脉冲宽度连续可调;

10μs超快上升沿（典型时间）;

两路同步测量电压,准确度为0.1%;

单台300A程控输出;

支持过流保护，异常开路保护;

可适用于大电流传感器(阶跃)响应时间测试；

应用领域

主要针对晶圆测试，可用于300A以下肖特基二极管、整流桥堆、 IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。

技术参数

电流脉宽:50μs~1ms
输出极性选择;正向、负向
z小脉冲重复时间;100ms
电流上升沿时间;10μs

输出负载电压;20V@300A&pulse≤500μs
DUT电压测量;2独立通道
DUT电压测量;远端测量，峰值电压测量（取样点可配置）
输出脉冲电流;量程5A/100A/300A

输出脉冲电流;分辨率16Bit

输出脉冲电流;准确度：5A量程，±0.1%±100mA；100A量程，±0.1%±128mA；300A量程，±0.1%±256mA

电流回读;量程  5A/100A/300A

电流回读;分辨率16Bit

电流回读;准确度  5A量程，±0.1%±100mA；100A量程，±0.1%±128mA；300A量程，±0.1%±256mA

DUT采样;量程  300mV/3V/30V

DUT采样;分辨率  16Bit

DUT采样;准确度  300mV量程，±0.1%±0.3mV；3V量程，±0.1%±3mV；6V量程，±0.1%±6mV；30V量程，±0.1%±8mV

通讯接口;RS232/LAN

噪音;＜65dB

输入电压;90-264V、50/60Hz

尺寸(长*宽*高):400mm✖185mm✖160mm

目前，武汉普赛斯仪表有限公司的产品已经覆盖了10pA-2000A、300mV-3500V的电压电流范围，并在多个领域展现出绝对优势。特别是在聚焦SiC/IGBT/GaN第三代半导体的电源及测试需求方面，我司在3500V、2000A以上量程及测试性能均处于绝对优势地位。更多有关高电流脉冲电流源单台300A程控输出详情找普赛斯仪表专员为您解答
