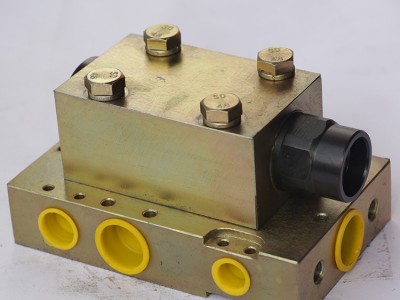

单向锁FDD200/40
单向锁FDD200/40主要用途
在液压系统中,工程上常将某一执行机构的进油路上控制。单向锁FDD200/40可使执行机构在任意位置停止后,加以可靠的锁定作用,从而避免在各种因素影响下可能发生的位移。
单向锁FDD200/40技术参数Kuangan002
公称流量：200l/min 公称压力：40mpa 工作介质：乳化液接口通径：ф16
单向锁FDD200/40产品说明
单向锁FDD200/40控制支管路系统或工作腔的液体进入和排出之装置，并对系统或工作腔内的压力液体实现单向封闭，在一定压力下开启；零部件清洁后组装，产品内部杂质小于10mg产品组装后，运动件运作灵活，无卡阻现象，整机不应有机械损伤；
产品储运应有防锈防尘措施；
产品制造和验收按mt419-1995标准执行。
单向锁包括阀体，开设在所述阀体内的阀腔，设置在所述阀腔内的阀座、阀芯、阀芯回位弹簧，以及开设在阀体上与阀座一侧阀腔相通的进液口和与阀芯一侧阀腔相通的出液口；所述阀腔为贯穿阀体的通腔，在阀腔左端口螺纹密封连接有端套，所述阀芯回位弹簧设置在所述端套孔腔内；所述阀座镶嵌在阀座套上；在阀座一侧阀腔内密封滑动设置有顶杆，所述顶杆延伸到阀座套内，在顶杆上套装有顶杆回位弹簧；阀腔右端口通过螺纹塞堵密封；位于螺纹塞堵与顶杆之间的阀腔与开设在阀体上的控制液进口和控制液出口相通。
单向锁FDD200/40适用范围
①本阀实用于31.5MPA的主管路及支管路的液压系统中，工作介质为含5％乳化液和95％中性水混合而成的乳化液，可在10℃--50℃温度下正常工作，介质需要保持清洁，无杂质。采用0.125MM精度的过滤器及磁性过滤装置过滤
②本阀在井下如需要检修时，应整体更换，不可在井下拆检，以防止赃物进入阀腔内
