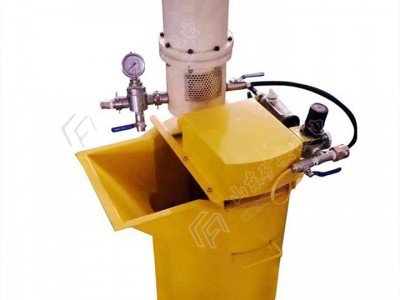

ZBQ-27/1.5 煤矿用气动注浆泵
ZBQ-27/1.5 煤矿用气动注浆泵介绍
ZBQ-27/1.5 煤矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。Kuangan002
该注浆泵体积小，重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。该注浆泵适用于水泥注浆。
ZBQ-27/1.5 煤矿用气动注浆泵技术参数
|
项目 |
单位 |
参数值 |
||
|
产品型号 |
|
ZBQ-27/1.5（基本型） |
ZBQ-27/1.5-A（增压型） |
|
|
工作气压 |
MPa |
0.2~0.8 |
||
|
z大排浆压力 |
MPa |
4 |
8 |
|
|
排浆流量 |
L/min |
27 |
13 |
|
|
往复次数 |
次/分 |
148 |
148 |
|
|
耗气量 |
m3/min |
0.5 |
0.5 |
|
|
排浆缸基本参数（内径x行程） |
mm |
50x100 |
33x100 |
|
|
噪声 |
声功率级 |
dB(A) |
≤108 |
|
|
距离1m的声压级 |
dB(A) |
≤92 |
||
|
使用温度 |
。C |
-15℃~60℃ |
||
|
外形尺寸 |
mm |
1100x207x330 |
||
|
适用介质 |
|
水泥浆、乳化液、水、液压油等 |
||
|
整机机重 |
Kg |
16 |
||
ZBQ-27/1.5 煤矿用气动注浆泵操作规程
1.保证气源无过多的水分和污物，保证气源有润滑系统。
2.气源管应先接通风管，吹净杂物，然后与注浆泵连接可靠。
3.先慢慢打开搅拌马达进气球阀，渐渐增大到适宜的搅拌速度，使浆料混合均匀，无团块，不过稠。注意及时清理桶角和边上凝固材料，以免掉入搅拌好的浆料中。
4.浆液搅拌好后，将注浆泵的进浆口浸到清水中，慢慢打开进气球阀，保证注浆泵管道通畅，密封处无泄露。
5.将注浆泵的进浆口浸入浆液中，慢慢打开进气球阀，渐渐增大到适宜的注浆速度。
6.注浆泵在停止工作后应马上浸到清水中冲洗，慢慢打开进气球阀，直到排浆管中排出的水清澈不含浆液为止。
7.在切断气源和排浆管后，定期卸开注浆缸筒上的U型卡，抽出注浆缸，彻底清除活塞体上注浆残留的材料，清水反复清洗。
8.清洗后将注浆缸金属表面涂上润滑脂，并重新与泵体联接紧固。
9.不要使注浆泵空载或轻载高速运行，以免损坏各活动部件。
10.气源压力不得超过0.8MPa。
11.在施工现场注浆泵应使进浆口朝下竖起放置，避免进气管接头和排气罩内进入杂物。
ZBQ-27/1.5 煤矿用气动注浆泵维修说明
1.拆除注浆缸上的U型卡，抽出注浆缸，必要时拧下进浆帽。
2.将小活塞两端的螺母拧松，拆下小活塞杆。
3.拆除泵体和气缸间的螺栓，将泵体与气缸分离。
4.拧下气缸顶部的盖形螺母。
5.将活塞推到气缸8深处，从活塞上拧下传动杆，再拧下露出的控制杆。
6.再将活塞杆拧入活塞中几扣，将活塞部分从气缸中拉出。
7.检查活塞上的进气阀和排气阀，保证坚固整洁，密封可靠。两进气阀密封面与活塞平面的间隙一致，在3-4㎜之间，进气阀杆无松动。
8.检查各部件的磨损和损坏情况，需要时更换。
9.彻底清除各部件的积垢，在相对运动的表面涂以润滑脂，再进行组装。
