ZBZ4.0照明信号综合保护装置

ZBZ4.0照明信号综合保护装置
ZBZ4.0照明信号综合保护装置产品详情
ZBZ4.0照明信号综合保护装置产品介绍
ZBZ4.0照明信号综合保护装置适用于于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。并具有短路，漏地保护以及电缆绝缘监测功能。该装置本体与壳体连接采用插接式，便于安装调试和维修。
ZBZ4.0隔爆型照明信号综合保护装置使用条件
（1）海拔高度不超过2000m；
（2）周围介质温度不高于+40℃,不低于-20℃；
（3）周围空气的相对湿度不大于95%(+25℃时)；
（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；
（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；
（6）可用于有甲烷和煤尘爆炸危险的矿井中；
ZBZ4.0隔爆型照明信号综合保护装置参数
开关额定工作电压（V）：127
保护测量单元工作电压（V）：127
保护器额定工作电流（A）：1-50A
额定工作频率（Hz）：50
漏电检测回路：漏电闭锁回路
--电压DC12V，
电流＜2mA
外型尺寸（mm）：620*470*660
ZBZ4.0隔爆型照明信号综合保护装置结构说明

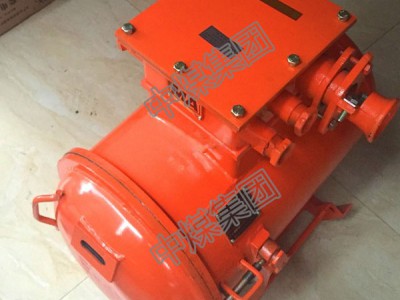

ZBZ4.0照明信号综合保护装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳体采用转盖止口结构。外壳上有一接线箱作为引进和引出电缆用。外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。壳盖上方有一小透明窗，可以从外面观察状态指示灯。机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
