Haily-Laser激光测量系统

一. 概述

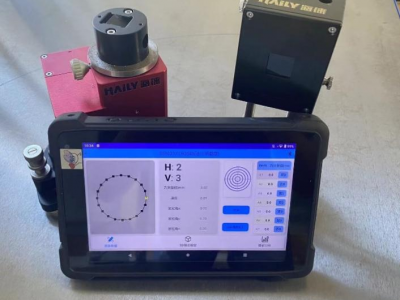

Haily-Laser激光测量系统是一种用于精确测量各种复杂平面的专业设备，它利用激光技术，配合专业软件，能够快速、准确地获取构件表面的数据，通过软件进行处理和分析，生成完善的检测报告。

一. 优势

1. 具有极大的灵活性，可以根据自己的需要调整相关参数。

2. 无论测量要求如何变化，都能够更快，可靠地进行实地测量。

3. 帮助用户快速的检验生产错误，提高生产能力。

4. 可以解决构件因重量而产生的变形问题，相比于传统方法，提高测量的安全性。

5. 可用于测量法兰平面、复杂平面、同心度等各种复杂工况。

6. 激光束可扫描360度，测量距离可达40米。

7. 激光发射器均用三块单独的磁铁安装构件上，即使垂直也能牢固地固定发射器。

二. 特点

1. 能够快速、准确地测量塔架，底座等大型构件平面度，为设备的安装、调试和维护提供重要的技术支持。

2. 测量数据即时显示，支持施工中动态调整，避免返工。

3. 自动化数据记录避免读数错误，适合大范围或复杂平面测量。

4. 历史数据实时存档，便于后期调取比对。

5. 界面简洁，提供引导式操作和在线教程，新手可快速上手。

三. 功能

1. 测量类型选择

可根据现场实际需求，设置测量方向，测量点数，测量半径等实际参数，适用不同应用场景，满足不同客户需求。

6. PSD角度修正

修正激光接收片倾斜角度，将激光接收片内的坐标系调整到理想的垂直状态。

7. 3D模型预览

测量完成后立即显示3D图像，真实的3D图形实例，图像可任意旋转倾斜，以获取z佳检测视角。

8. 现场评估

可以使用z佳平面、三点参考等不同的计算设置现场评估测量结果。

9. 测量数据统计

系统将接收到的测量数据进行处理和分析，生成具有三维效果的预览图，直观展示各种复杂平面的平面度情况。

10. 报告生成

可以在测量系统种直接生成包含图形和测量数据的Excel、PDF报告，所有关于测量对象的信息都记录在报表中。
