型号: VMC200
名称: 桌面型4轴加工中心
适合五金加工厂的小零件加工，企业或高校的科研开发，首板制
设备简介

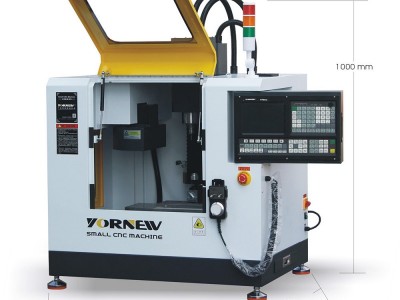

1、VMC200是一款使用220伏电压的桌面型加工中心，占地小、重量轻，机床虽小，五脏俱全；可落地式或台式安装；支持多语言界面显示；
2、采用透明有机玻璃与金属钣金全封闭结构，通过欧盟CE安全认证，安装有门保护安全开关、提高使用的安全性和观摩性，采用高精度H级等磨直线导轨、精选优质铸铁材料铸造、采用高精度研磨滚珠丝杆、XYZ各轴配置有集中式润滑油路系统、保证机床的加工精度；占地0.5平方米，具有实际加工能力强大；
3、搭载980MC工业级数控系统、6工位斗笠式自动换刀系统、配有自动对刀仪、可选配加装第四轴数控分度头，实现四轴联动，可加装带有移动脚轮的机床底座，加底座后会带有工件冷却循环系统；
4、采用ISO标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程等），图形化编程；
5、主要加工材料：钢、铁、铜、铝合金、PVC塑料、有机玻璃等；
6、主要用于企业科研单位、高校金工创客创新实验室小零件精密加工等；
|
技术参数 |
|
|
主要性能特点 |
全封闭加透明有机玻璃结构、采用高精度H级等磨直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆；搭载980MC工业级数控系统；执行通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等编程软件）； |
|
精度 |
重复定位精度：0.01mm |
|
XYZ轴行程 |
横向（X轴行程）：235mm |
|
A轴（可选配件） |
旋转（A轴）：360° |
|
使用气压 |
0.6帕 |
|
主轴转速 |
100~24000 转/分钟 |
|
主轴锥度 |
ISO20 |
|
刀库 |
斗笠式6工位刀库 |
|
工作台尺寸 |
470×130mm |
|
z大夹持钻头柄直径 |
13mm |
|
z大夹持铣刀柄直径 |
13mm |
|
主轴鼻端至工作台面距离 |
330mm |
|
主轴中心至立柱轨面距离 |
180mm |
|
T型槽尺寸/数量 |
12 mm/3 |
|
自动对刀功能 |
支持/配有自动对刀仪 |
|
XYZ轴导轨 |
工业级H级等磨直线导轨 |
|
油路润滑系统 |
集中多路导管式 |
|
工件冷却 |
风冷或水冷 |
|
电子手轮 |
4轴三档电子手轮 |
|
数控系统 |
980MC工业级数控系统 |
|
主轴功率 |
2.2KW |
|
整机总功率 |
2.8KW |
|
使用电源 |
AC220V/50Hz |
|
净重/毛重 |
180/230kg |
|
外型尺寸 |
950×680×1000mm |
|
包装尺寸 |
1000×750×1200mm |
